電磁水表

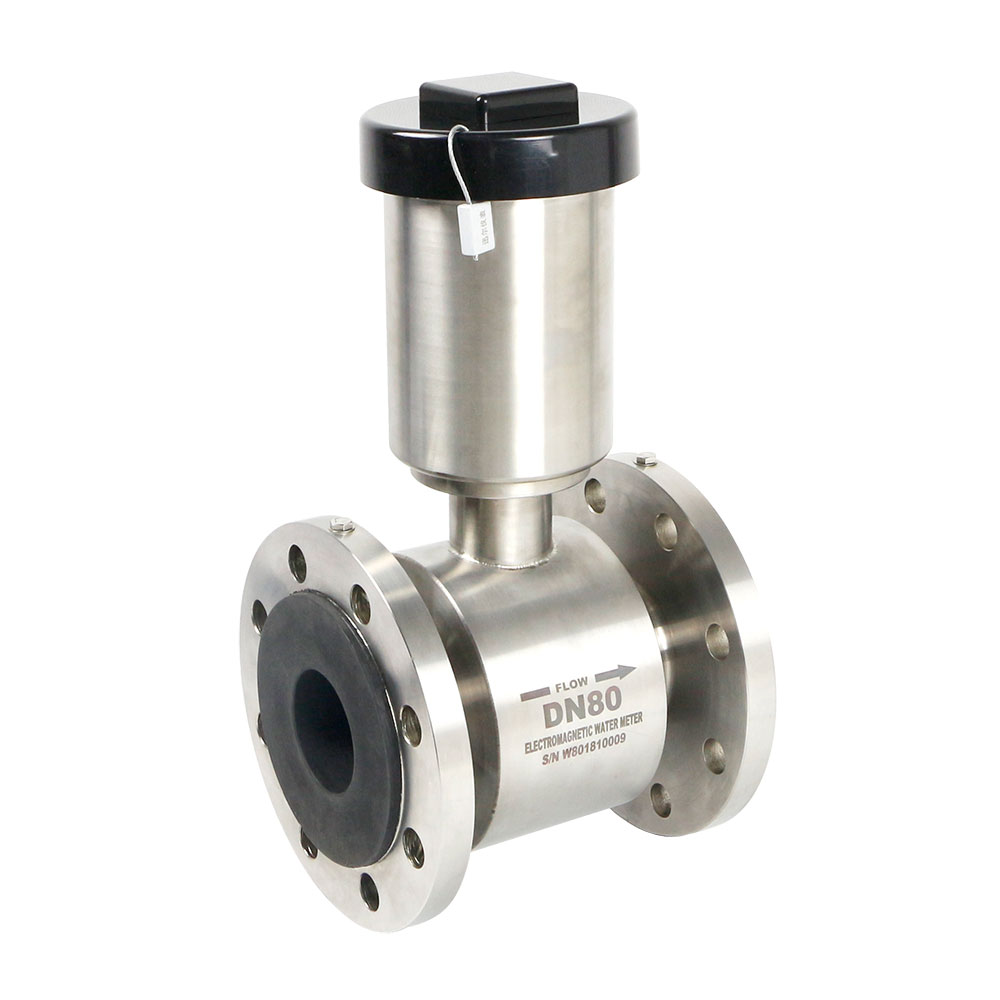

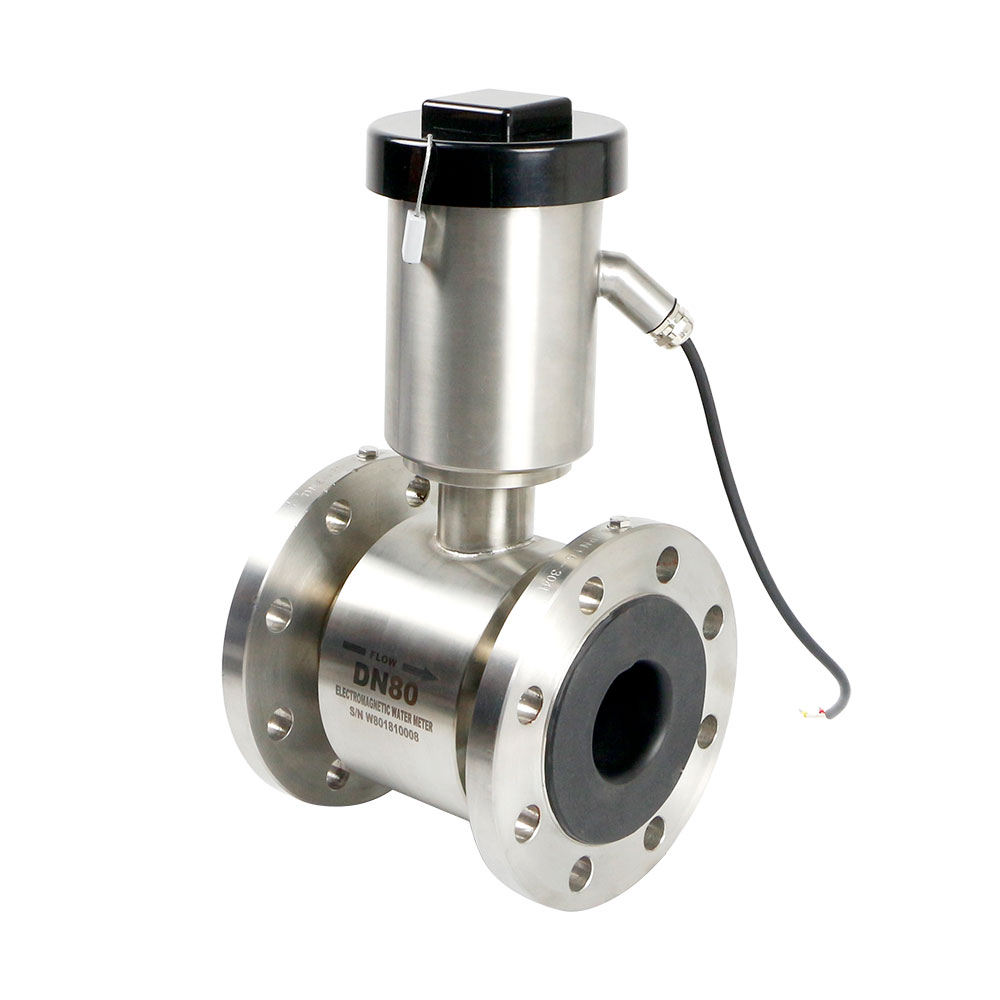

LDW系列發訊型電磁水表
二級供水管網、大用水戶、分區計量、管網漏耗監控等水量的監控計量
■ 本儀表安裝簡單 - 可將本儀表埋入地下或安裝在井中。 IP 68 (NEMA 6P) 的設計不受儀表在管道安裝位置的影響，并且不需要配用過濾器。
■ 壓力損失低 - 直通的測量管確保壓力損失小，即使在高流速時也一樣。 可以降低整個網絡系統的壓力，這有助于防止泵站壓力過高，導致管道破裂和泄漏。
■ 零維護 - 采用無運動部件設計，并且電池壽命可達6年。
■ 雙向測量 - 僅使用一臺儀表即可實現雙向流量測量。
■ 智能型儀表 - 僅使用一臺儀表即可實現泄漏檢測、數據記錄器功能和錯誤自檢。
說明書下載 在線咨詢
產品概述
LDW電磁水表是一款電池供電的電磁感應水表。在不用犧牲準確度和性能的情況下，電池供電的LDW電磁水表可以安裝特定地方，而不需要主電源，它是特地為例如取水，管網分配、計量收費和灌溉等單獨的水應用而設計的，它具有智能信息和高測量性能，易于安裝又節省用戶投資，給用戶帶來一種全新的用表體驗。LDW直讀型電磁水表，現場顯示瞬時流量與累積流量，采用電池供電，無需外電，選用高清液晶屏，計量直觀，便捷，免維護。應用領域：二級供水管網、大用水戶、分區計量、管網漏耗監控等水量的監控計量。
產品特點
■ 本儀表安裝簡單 - 可將本儀表埋入地下或安裝在井中。 IP 68 (NEMA 6P) 的設計不受儀表在管道安裝位置的影響，并且不需要配用過濾器。
■ 壓力損失低 - 直通的測量管確保壓力損失小，即使在高流速時也一樣。 可以降低整個網絡系統的壓力，這有助于防止泵站壓力過高，導致管道破裂和泄漏。
■ 零維護 - 采用無運動部件設計，并且電池壽命可達6年。
■ 雙向測量 - 僅使用一臺儀表即可實現雙向流量測量。
■ 智能型儀表 - 僅使用一臺儀表即可實現泄漏檢測、數據記錄器功能和錯誤自檢。
與同類產品對比
|
產品名稱 |
電磁水表 |
超聲波水表 |
機械水表 |
說明 |
|
始動流量 |
低 |
低 |
高 |
"高";代表小流量無法計量 |
|
流量范圍 |
寬 |
寬 |
窄 |
"窄"代表小流量計量不準 |
|
長期測量準確度 |
穩定 |
換能器疲勞 |
磨損 |
"換能器疲勞""磨損"代表長期運行容易出現負偏差 |
|
長期可靠性 |
高 |
較高 |
較低 |
"較低"代表容易出現故障 |
|
氣泡對測量準確度影響 |
較小 |
較大 |
較小 |
"較大"代表影響計量準確度 |
|
直管段要求 |
極低 |
較高 |
較高 |
"較高"代表當直管段不夠時影響測量準確度 |
|
遠傳數據 |
準確 |
準確 |
可能誤讀 |
"誤讀"代表讀取的數據可能與實際不符 |
|
功耗 |
較高 |
較低 |
基本不需要供電 |
"較低"代表鋰電池壽命相對較長 |
|
可靠性 |
高 |
較高 |
較低 |
"較低"代表容易出現故障 |
|
價格 |
高 |
較高 |
較低 |
|
技術參數
|
傳感器 |
|||
|
型號 |
LDW型號電磁水表 |
||
|
連接方式 |
法蘭連接（GB/T9119-2010） |
||
|
測量參數 |
瞬時流量、累積流量、壓力（選配） |
||
|
口徑 |
DN40-DN300 |
||
|
壓力等級（MPa） |
1.6MPa |
||
|
襯里材料 |
橡膠 |
||
|
電導率 |
≥20μs/cm |
||
|
電極材質 |
316L不銹鋼 |
||
|
防護等級 |
IP68 |
||
|
溫度 |
介質溫度：0℃～+50℃ |
||
|
環境溫度：-25℃～+70℃ |
|||
|
存儲溫度：+10℃～+30℃ |
|||
|
外殼材料 |
304不銹鋼 |
||
|
轉換器 |
|
|
|
|
防護等級 |
IP68 |
||
|
測量范圍 |
5mm/s至±15m/s連續可測 |
||
|
測量準確度 |
2級；1級，執行標準GB/T778-2018 |
||
|
供電電源 |
電池 |
||
|
內置鋰電池壽命 |
通訊電池：1.5年～6年（實驗室內測試結果，會因環境和溫度變化，受通信方式和頻率影響） |
||
|
流量測量 |
可進行雙向測量 |
||
|
顯示方式 |
顯示瞬時流量，正累積流量，負累積流量，凈累積流量等 |
||
|
顯示和控制 |
數據可通過四個光電按鍵輸入，十位顯示累計流量，五位顯示瞬時流量 |
||
|
可自動調節準確度，可顯示儀表診斷及報警狀態，用戶密碼控制，菜單式設置參數 |
|||
|
報警功能 |
報警狀態顯示，傳感器故障，轉換器故障，電池欠壓，空管，測量狀態報警，輸出報警等 |
||
|
壓力傳感器 |
|||
|
壓力范圍 |
0MPa-1.6MPa |
||
|
環境溫度 |
-25℃-70℃ |
||
|
響應時間 |
2ms |
||
|
準確度 |
±0.3%fs |
||
|
外殼 |
304不銹鋼 |
||
|
說明 |
應避免引壓管內水結冰損壞壓力傳感器，北方地區要做好保溫措施 |
||
|
連接螺紋尺寸 |
G1/4 |
||
流量范圍
水表流量參數 R=160
|
尺寸 |
DN40 |
Dn50 |
Dn65 |
Dn80 |
Dn100 |
DN125 |
Dn150 |
Dn200 |
Dn250 |
Dn300 |
|
R(Q3/Q1) |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
|
Q1[m3/h] |
0.16 |
0.25 |
0.4 |
0.6 |
1 |
2 |
2.5 |
4 |
6 |
6.3 |
|
Q2[m³/h] |
0.25 |
0.4 |
0.63 |
1 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
|
Q3[m³/h] |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
Q4[m³/h] |
31.25 |
50 |
78.75 |
125 |
200 |
312.5 |
500 |
787.5 |
1250 |
2000 |
水表流量參數 R=250
|
尺寸 |
DN40 |
Dn50 |
Dn65 |
Dn80 |
Dn100 |
DN125 |
Dn150 |
Dn200 |
Dn250 |
Dn300 |
|
R(Q3/Q1) |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
|
Q1[m3/h] |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1 |
1.6 |
2.5 |
4 |
6.3 |
|
Q2[m³/h] |
0.16 |
0.25 |
0.4 |
0.63 |
1 |
1.6 |
2.5 |
4 |
6.3 |
10 |
|
Q3[m³/h] |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
Q4[m³/h] |
31.25 |
50 |
78.75 |
125 |
200 |
312.5 |
500 |
787.5 |
1250 |
2000 |
水表流量參數 R=400
|
尺寸 |
DN40 |
Dn50 |
Dn65 |
Dn80 |
Dn100 |
DN125 |
Dn150 |
Dn200 |
Dn250 |
Dn300 |
|
R(Q3/Q1) |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
|
Q1[m3/h] |
0.063 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1 |
1.6 |
2.5 |
4 |
|
Q2[m³/h] |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1 |
1.6 |
2.5 |
4 |
6.3 |
|
Q3[m³/h] |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
Q4[m³/h] |
31.25 |
50 |
78.75 |
125 |
200 |
312.5 |
500 |
787.5 |
1250 |
2000 |
說明：
★ 1級水表（準確度等級為1級）
在水溫0.1℃至30℃范圍內，水表的大允許誤差在高區（Q2≤Q≤Q4）為±1%。水溫超過30℃時，水表在高區的允許誤差為±2%，低區仍為±3%。準確度等級1級僅適用于常用流量Q3≥100m3/h的水表。
★2級水表（準確度等級為2級）
在水溫0.1℃至30℃范圍內，水表的大允許誤差在高區（Q2≤Q≤Q4）為±2%，低區（Q1≤Q≤Q2）為±5%。水溫超過30℃時，水表在高區的大允許誤差為±3%，低區仍為±5%準確度等級2級適用于常用流量Q3＜100m³/h的水表，也適用于Q3≥100m³/h的水表。
★始動流量
R=160，R=250時約為Q1的十六分之一（Q1/16），R=500時約為Q1的十分之一（Q1/10）
